Grafana Mimir 아키텍처

Prometheus 호환 대규모 TSDB 4대장(Thanos, Cortex, VictoriaMetrics, Mimir) 비교 및 Mimir 내부 원리 정리.

---

4대장 비교

제품 핵심 정의 최대 장점 최대 단점

VictoriaMetrics	쓰기/저장/읽기 3개 컴포넌트의 초단순 아키텍처	압도적 관리 편의성, 높은 성능	Block Storage 종속 → 장기 보관 비용·확장성 저하. Hash ring 없어 rebalancing 수동
Thanos	기존 Prometheus 위에 Sidecar를 얹는 확장형	기존 Prometheus 환경 재사용 가능	신규 구축 시 아키텍처 기형. 실시간 분산 집계 병목
Grafana Mimir	처음부터 대규모를 타깃한 Object Storage 네이티브 분산 클러스터	무한 확장성, Query Frontend 조회 속도, 철저한 멀티테넌시	마이크로서비스 컴포넌트 多 → 운영 복잡도 높음
Cortex	Mimir의 모태인 1세대 분산 TSDB	검증된 아키텍처	Grafana Labs의 Mimir 집중으로 사실상 deprecated

Mimir를 선택한 이유:

• Cortex co-author + 주요 contributor가 Grafana 소속 → Cortex 기여 87%가 Grafana
• Prometheus 확장에서 진화한 Thanos와 달리 처음부터 대규모 설계
• Grafana(metric consumer 압도적 1위)와의 유착 관계
• Loki, Tempo와 아키텍처·컴포넌트 이름을 공유 → 운영 지식 재사용
• PromQL 100% 호환 (VictoriaMetrics는 74%)

---

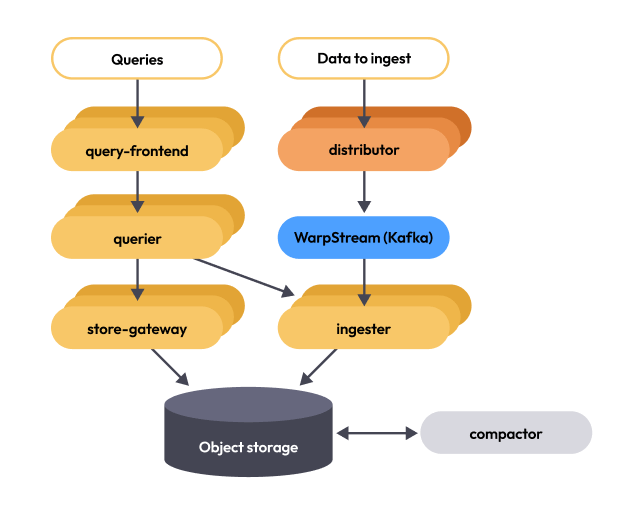

전체 파이프라인 구조

쓰기
[Prometheus scrape / OTEL Collector]
          │ remote_write
          ▼
    ┌─── Distributor ───┐     ← stateless. 유효성 검사 + 복제 분산
    │    Hash Ring 조회  │
    └───────────────────┘
       │           │         │
       ▼           ▼         ▼
  Ingester-1  Ingester-2  Ingester-3   ← stateful (RF=3, Quorum=2)
  WAL + Mem   WAL + Mem   WAL + Mem
       │
  2h flush
       ▼
  Object Storage (S3 / GCS)
       │
  Compactor ─── 수직 압축(dedup) → 수평 압축(merge)
       │
  Store Gateway ─── index 캐시, bucket view 유지

읽기
[Grafana PromQL]
       ▼
 Query Frontend  ── ① Results Cache (memcached) 확인
       │             ② 캐시 미스 → FIFO Queue
       ▼
 Query Scheduler (optional) ── 큐 부하 분산
       ▼
    Querier  ── 최근: Ingester 직접 / 장기: Store Gateway → S3
       │
 결과 반환 → Query Frontend 병합 → Grafana

---

https://grafana.com/docs/mimir/latest/get-started/about-grafana-mimir-architecture/about-ingest-storage-architecture/#how-ingest-storage-architecture-works

Write Path 상세

Distributor — 분산 + 복제

Hash Ring 동작:

1. Tenant ID + Metric Name + Labels 조합을 해시 → 토큰 생성
2. Memberlist(Gossip 프로토콜) 기반 Hash ring 조회 → 담당 Ingester 3대 선택
3. 3대에 동시 전송 → 과반수(2대) 응답 시 클라이언트에 성공 반환 (Mimir의 고가용성)

Quorum 일관성: RF=3, Quorum=2 (N/2+1). Ingester 1대 죽어도 읽기/쓰기 모두 정상.

Ingester — 이중 기록과 플러시

수신 샘플
    ├── in-memory Head Block (빠른 읽기용)
    └── WAL on EBS (장애 복구용)

2시간마다:
    Head Block → 압축 → Chunk 블록 파일
    → S3 업로드 완료 후 WAL truncate

StatefulSet 배포 이유 2가지:

• WAL을 EBS 같은 영구 디스크에 유지해야 함
• Pod 고유 네트워크 Identity 유지 → Querier가 2시간 이내 최신 데이터를 끊김 없이 읽어갈 수 있어야 함

→ 책 이론의 "Kafka 유실 방지 버퍼" = Mimir에서는 Ingester의 WAL이 동일 역할 수행

---

Read Path 상세

Query Frontend — Spiky Read 제어

책 5장의 "High Write / Spiky Read" 요구사항을 query-frontend가 해결한다.

① 쿼리 슈레딩 (Query Splitting):

"지난 30일 P99 레이턴시" 요청
    ↓ query-frontend가 1일 단위 30개 서브쿼리로 분할
    ↓ 30개 병렬 실행
    ↓ S3 블록도 일 단위로 분할되어 있음 → 30 Querier가 각자 다른 파일 블록 읽기
    ↓ Share-Nothing: 병목 전무

② Results Cache:

• memcached 기반 (results-cache, chunks-cache, index-cache 3종)
• 캐시 히트 시 TSDB 조회 없이 즉시 반환
• 책의 "Redis 캐시" 역할

③ FIFO Queue + Query Scheduler:

출근 시간 수백 명 동시 대시보드 로딩 (Spiky Read)
    ↓
FIFO Queue에 적재 (TSDB로 바로 던지지 않음)
    ↓
Querier가 CPU/메모리 여유 있을 때만 Pull
    ↓
OOM 방지, 시스템 안정성 유지

Query Scheduler 없으면: query-frontend 수평 확장 시 큐가 인스턴스마다 분산 → 불균형. Scheduler가 큐를 단일 관리.

Querier — 데이터 소스 2원화

데이터 출처

최근 2시간 이내	Ingester 직접 조회 (in-memory)
2시간 이상 장기	Store Gateway → S3 블록 조회

Store Gateway는 stateful — bucket index를 로컬 디스크에 캐싱, 주기적으로 S3와 동기화.

---

Compactor 상세

→ 책 이론의 "저장소 계층 최적화"를 두 단계로 구현

수직 압축 (Vertical Compaction) — 중복 제거

동일 시간대(2h) 블록이 Ingester RF=3 때문에 3개 존재
→ 타임스탬프+값 완전 일치 샘플 2개 제거
→ 스토리지 1/3으로 압축

수평 압축 (Horizontal Compaction) — 블록 병합

2h 블록 여러 개 → 12h 블록 → 24h 블록
인접 시간 블록 병합 → 인덱스 크기 감소 → 쿼리 스캔 범위 축소

Split-and-Merge — 64GiB 한계 돌파

Prometheus 기본 규격: 인덱스 파일 최대 64GiB 제한.
장기 블록(24h 이상)은 이 한계를 초과할 수 있음.

Mimir 해결책:
블록 병합 시 series.hash() mod 32 → 32개 샤드 블록으로 분할 출력
각 샤드는 64GiB 이하 유지
→ 인덱스 크기 제한 없이 무한 수평 확장 가능



---

Multi-tenancy

HTTP Header: X-Scope-OrgId: tenant-id

각 Ingester가 테넌트별 독립 TSDB 유지
Compactor도 테넌트별 독립 압축
Grafana datasource에 custom header 설정으로 테넌트 격리

실용 활용: dev / stage / prod를 tenant로 분리 → 단일 Mimir 클러스터로 3개 환경 운용 가능.

---

Loki, Tempo와의 공통 아키텍처

Grafana에서 만든 3개 백엔드가 동일한 컴포넌트 구조를 공유한다.

컴포넌트 Mimir (Metrics) Loki (Logs) Tempo (Traces)

수신	Distributor	Distributor	Distributor
저장	Ingester	Ingester	Ingester
압축	Compactor	Compactor	Compactor
조회	Querier	Querier	Querier
쿼리 최적화	Query Frontend	Query Frontend	Query Frontend
장기 저장	S3	S3	S3

→ Mimir 운영 지식이 Loki, Tempo에 그대로 전이됨. Loki 데이터 모델도 Prometheus와 동일 (value만 float → string).

---

책 이론 → Mimir 구현 매핑 요약

책 5장 이론 Mimir 구현체

지표 수집기	Distributor
Kafka 유실 방지 버퍼	Ingester WAL (EBS)
수집기 해시 링 샤딩	Memberlist 기반 Hash ring + Quorum
TSDB	Ingester(최근) + Store Gateway + S3(장기)
질의 서비스	Querier
Redis 캐시	memcached (results/chunks/index 3종)
스파이크 읽기 제어	Query Frontend FIFO Queue + Query Scheduler
데이터 압축	Compactor 수직 압축 (dedup)
다운샘플링	Compactor 수평 압축 + Split-and-Merge



해당 글을 작성하기 위해 참고한 글 입니다.

https://joeunvit.tistory.com/19

Grafana mimir overview

https://www.anyflow.net/sw-engineer/prometheus-large-scale-comparison

Prometheus: 대용량 처리 제품 비교
